Le jeu de direction est un composant essentiel du vélo, assurant la jonction entre le cadre et l'ensemble guidon/potence/fourche, tout en permettant la rotation nécessaire à la direction du vélo. Sa conception, bien que relativement simple, présente une complexité due à la multitude de standards utilisés ces dernières années.
Comprendre le jeu de direction
Le jeu de direction assure la rotation de l'ensemble guidon/potence/fourche, permettant ainsi au cycliste de diriger le vélo. Par conséquent, il doit être compatible avec le cadre, la fourche et la potence montés sur le vélo.
Les différents standards de jeu de direction
Le monde des jeux de direction a beaucoup évolué, et plusieurs standards coexistent aujourd'hui :
- Le jeu de direction à visser : C'est l'ancien standard, que l'on retrouve sur des vélos plus anciens ou certains vélos de ville. Son réglage s'effectue par un système d'écrou et de contre-écrou positionné au-dessus de la cuvette supérieure, tandis que le pivot de fourche est fileté.
- Le jeu de direction Aheadset : Apparu dans les années 90, notamment avec le développement du VTT, ce système se monte sur un pivot de fourche lisse. La potence se fixe sur le pivot et se serre par pincement grâce à deux vis latérales.
Les types de roulements
Les roulements sont au cœur du fonctionnement du jeu de direction. On distingue principalement deux types :
- Les roulements à billes traditionnels : Composés de billes maintenues par une cage, ils sont économiques mais nécessitent un entretien et un graissage réguliers pour éviter l'usure prématurée des billes et des cuvettes.
- Les roulements à billes scellés ou étanches : Plus performants et durables, ils demandent moins d'entretien. Un cache protège les billes de l'humidité et de la poussière.
L'entretien et le graissage régulier sont cruciaux pour prolonger la durée de vie des composants.
Les types de montage
Trois types de montage de jeu de direction existent :
- Jeu de direction externe : Les cuvettes sont externes au cadre et insérées en force dans la douille de direction.
- Jeu de direction semi-intégré : Les roulements sont logés dans des cuvettes situées à l'intérieur du cadre.
- Jeu de direction intégré : Il n'utilise pas de cuvettes ; les roulements sont placés directement dans des logements usinés dans le cadre, ce qui facilite le montage et le démontage.
Identifier et mesurer votre jeu de direction
Pour choisir le bon jeu de direction, il est nécessaire de connaître ses dimensions. Il faut mesurer le diamètre externe du pivot de fourche en haut et en bas, sachant qu'il peut exister des pivots coniques (tapered).

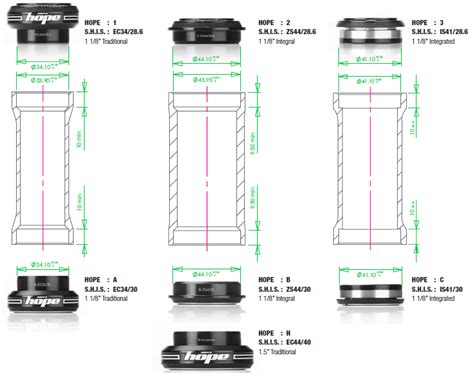

La norme **SHIS (Standardized Headset Identification System)** a été mise en place pour faciliter l'identification des jeux de direction. Elle fournit une référence standardisée, par exemple ZS44/28,6. Pour un jeu de direction conique, il est impératif de connaître le SHIS du haut et du bas.
Pour identifier votre jeu de direction, mesurez votre jeu actuel et déterminez son SHIS.
Entretien et remplacement du jeu de direction
L'entretien régulier est essentiel pour garantir la fluidité et la longévité de votre jeu de direction. L'opération peut être nécessaire dès que vous ressentez un manque de fluidité ou du jeu dans la direction.

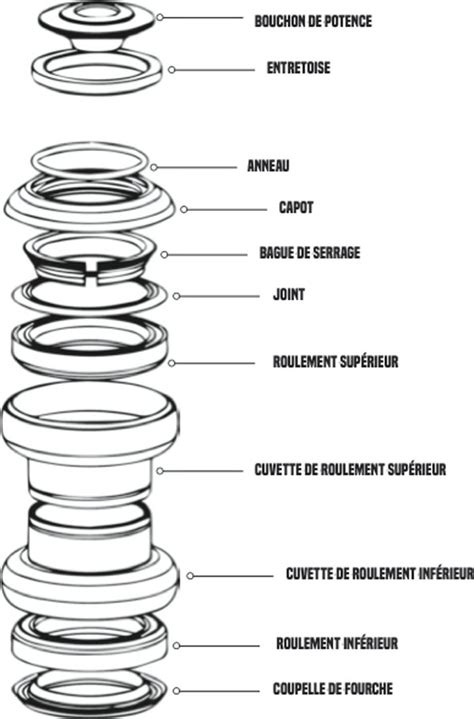

Démontage du jeu de direction
Pour entretenir ou remplacer votre jeu de direction, suivez ces étapes :
- Placez votre vélo sur un pied d'atelier et démontez la roue avant.
- Attachez la fourche au cadre avec une sangle pour éviter qu'elle ne tombe.
- Retirez la potence en dévissant ses vis latérales, puis le capuchon supérieur et la bague.
- Délogez les roulements (cartouches de jeu de direction), un en haut et un en bas. Inspectez-les attentivement.
Inspection et remplacement des pièces
Inspectez chaque pièce : si un roulement est rouillé, grippé, ou ne tourne pas correctement, il doit être remplacé. La cartouche de rechange doit être identique à l'originale, sinon il faudra remplacer l'ensemble du jeu de direction.
Vérifiez l'état des cuvettes : si elles sont marquées ou creusées, elles doivent également être remplacées. Les roulements à billes classiques demandent une inspection minutieuse de chaque bille.
Nettoyage et graissage
Si les cuvettes et les billes sont en bon état, nettoyez-les avec un chiffon et un dégraissant. Appliquez généreusement de la graisse vélo (idéalement anti-grippante) au niveau des butées de jeu de direction et sur le pivot de fourche. Graissez également l'intérieur et l'extérieur des cartouches de roulement à billes avant de les remonter.
Pour les roulements scellés, un nettoyage occasionnel suffit. Vérifiez qu'ils ne sont pas grippés. Si c'est le cas, ils doivent être remplacés.
Remontage du jeu de direction
Pour le remontage, respectez scrupuleusement l'ordre des pièces. Insérez le cône de fourche jusqu'en butée, à l'aide d'un emmanche-cône ou d'un tube. Positionnez les roulements nettoyés et graissés. Placez ensuite la fourche, puis serrez le cône de réglage. Ajoutez la rondelle antifriction et serrez légèrement le contre-écrou.
Pour les potences Aheadset, le montage d'une étoile (ou d'un expandeur pour les fourches en carbone) dans le pivot de fourche est nécessaire pour fixer le bouchon de potence. L'étoile est insérée en force dans le pivot, tandis que l'expandeur offre une installation plus douce pour les fourches en carbone.
Pour le montage des cuvettes, un presse-cuvettes est l'outil idéal pour garantir une insertion droite et correcte dans la douille de direction. Une autre méthode consiste à utiliser un chasse-goupille long et un marteau pour déloger les cuvettes par petits coups secs tout autour.
Identifier son jeu de direction [Tuto🚲]
Réglage du jeu de direction
Un bon réglage du jeu de direction est crucial pour une conduite sûre et pour éviter l'usure prématurée des composants.
Vérification du jeu (montage Aheadset)
Pour vérifier s'il y a du jeu sur un montage Aheadset :
- Bloquez le frein de la roue avant avec une main.
- Avec l'autre main, placez-la sur la douille de direction et faites basculer le vélo d'avant en arrière.
- Si vous sentez un mouvement du pivot dans le cadre, il faut resserrer le jeu de direction.
Testez également la rotation du guidon : soulevez la roue avant et poussez légèrement le guidon de droite à gauche. Il doit se laisser tomber naturellement sans résistance.
Cas des vélos avec suspension avant
Pour un vélo équipé d'une suspension avant, la méthode de vérification du jeu doit être adaptée, car le jeu de la fourche peut être confondu avec celui du jeu de direction.
Serrage du jeu de direction
Une direction trop serrée peut entraîner une perte de maniabilité, voire endommager les roulements. Le guidon doit basculer fluidement d'un côté à l'autre sans être retenu.
Le réglage de la hauteur de la potence avec un système Aheadset s'effectue à l'aide d'entretoises de direction de différentes largeurs, situées au-dessus du roulement supérieur et du cône. Le pivot de fourche doit être inséré aux 3/4 dans la potence minimum.
Si vous souhaitez raccourcir votre pivot de fourche, utilisez un guide de sciage pour obtenir une coupe nette et perpendiculaire.

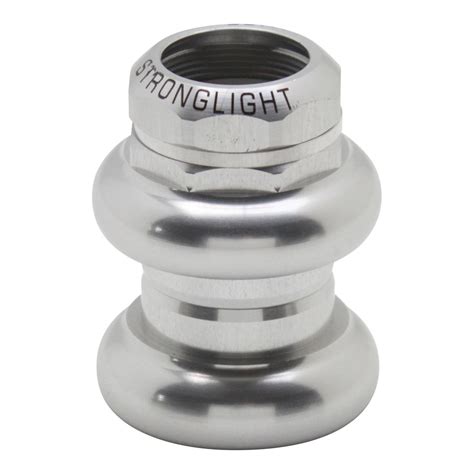

Cas spécifiques : Jeu de direction Stronglight X94
Des discussions entre utilisateurs révèlent des interrogations sur le montage et le démontage de modèles spécifiques comme le Stronglight X94.
- Certains modèles peuvent avoir une vis de réglage (souvent BTR de 5 mm) cachée sous un cache plastique.
- D'autres modèles, comme le X94, ne disposent pas de vis sous le cache plastique ; le serrage peut être assuré par une partie du filetage en Nylstop pour éviter le desserrage.
- Pour le démontage des cuvettes, des outils spécifiques comme une clé à sangle, une pince multiprise avec chiffon (attention aux marques), ou une clé à griffe peuvent être utilisés.
- Le retrait du cache plastique peut se faire avec un petit tournevis fin, mais il peut être rigide et difficile à enlever sans l'endommager.
Il est important de bien identifier le modèle de jeu de direction pour appliquer la bonne méthode de démontage et de réglage.
