Vous cherchez à comprendre comment fonctionne un compteur Beta RR 50, comment le régler ou le remplacer sans faire d’erreur ? Ce guide vous donne rapidement les réponses essentielles : compatibilités, branchements, codes couleurs, pannes fréquentes. Vous y trouverez ensuite des explications détaillées et des conseils concrets pour fiabiliser votre installation et rester conforme à la réglementation.
Comprendre le Compteur Beta RR 50
Avant de changer ou modifier votre compteur, il est utile de bien cerner le modèle monté sur votre Beta RR 50 et ses particularités électriques. Vous verrez à quoi sert exactement ce compteur, comment il est alimenté et quels signaux il reçoit.
Le Compteur d'Origine
Le compteur d’origine d’une Beta RR 50 est généralement un modèle digital compact, intégré au poste de pilotage. Il regroupe plusieurs fonctions essentielles : affichage de la vitesse instantanée, kilométrage total, compteur journalier (trip), et parfois compte-tours ainsi que divers témoins lumineux comme les clignotants, le plein phare ou le point mort.
Alimentation et Connexions
L’alimentation se fait via le faisceau électrique d’origine, avec des connecteurs spécifiques prévus par Beta. Ces connecteurs comportent habituellement entre 4 et 8 fils selon les versions (enduro, supermotard, homologuée route ou cross). Le boîtier est conçu pour résister aux vibrations et aux projections d’eau, mais reste sensible en usage intensif tout-terrain.
Fonctionnement des Compteurs : Analogique vs Digital
Un compteur analogique fonctionne avec un câble mécanique relié à la roue avant ou à la sortie de boîte. Il entraîne une aiguille par rotation mécanique, sans électronique embarquée. Le compteur digital repose sur un capteur électronique qui envoie des impulsions à un module de calcul. Chaque impulsion correspond à un tour de roue ou à un angle parcouru. Le module convertit ces données en vitesse et distance, avec une précision largement supérieure à l’analogique.
Les Compteurs Universels
Les compteurs universels adaptables combinent souvent digital et polyvalence : ils acceptent différents types de capteurs, permettent de régler le périmètre de roue et offrent des fonctions personnalisables (chronomètre, température moteur, alarme de survitesse).
Signaux Reçus par le Compteur
Le compteur reçoit au minimum trois signaux indispensables : l’alimentation 12V (souvent après contact), la masse et le signal de vitesse provenant du capteur sur roue avant. Sur les Beta RR 50 équipées d’un compte-tours, un fil supplémentaire récupère le signal depuis la bobine d’allumage. D’autres fils peuvent transmettre les informations suivantes : état des clignotants, position plein phare/feu de croisement, point mort, et parfois niveau de réserve de carburant. Identifier précisément ces signaux avec un schéma électrique ou un multimètre est indispensable avant toute modification.
Choisir et Installer un Nouveau Compteur
Changer de compteur sur une Beta RR 50 implique de vérifier la compatibilité électrique, le type de capteur et le format d’affichage souhaité. Dans cette partie, vous verrez quels modèles privilégier, comment gérer les histoires de faisceaux et dans quels cas il vaut mieux rester sur une référence d’origine.
Vérification de la Compatibilité
Vérifiez d’abord le type de capteur de vitesse utilisé par votre moto. Les Beta RR 50 récentes embarquent généralement un capteur inductif ou à effet Hall monté sur l’étrier de frein avant, face à un disque cranté ou un aimant fixé sur la roue. Comparez ensuite le nombre de fils et la tension d’alimentation indiqués par le fabricant du compteur adaptable. La plupart fonctionnent en 12V, mais certains modèles bas de gamme tolèrent mal les variations de tension propres aux petites motos. Enfin, vérifiez la possibilité de régler le périmètre de roue dans les menus du compteur.
Avantages et Inconvénients des Compteurs Universels
Les compteurs universels offrent un design souvent plus moderne, des fonctions supplémentaires (chronomètre, rétroéclairage réglable, alarmes) et un prix attractif, généralement entre 30 et 80 euros. En revanche, ces compteurs demandent du temps de câblage. Vous devrez identifier chaque fil du faisceau Beta, parfois ajouter des résistances ou relais pour les témoins, et réaliser des connexions propres pour éviter les faux contacts. Sur une Beta RR 50 utilisée au quotidien ou en tout-terrain intensif, vérifiez bien la lisibilité en plein soleil, la solidité du boîtier et la facilité d’accès aux réglages avant de vous lancer.
Rester sur un Compteur d'Origine
Si vous n’êtes pas à l’aise avec l’électricité moto ou que vous voulez un montage rapide et fiable, rester sur un compteur d’origine Beta ou une équivalence OEM est souvent la meilleure option. Le surcoût initial, souvent entre 100 et 150 euros pour une pièce neuve, peut être compensé par le temps gagné et la tranquillité d’esprit à long terme. C’est particulièrement vrai si vous utilisez votre Beta RR 50 pour des trajets quotidiens ou si vous souhaitez revendre la moto sans modifications visibles.

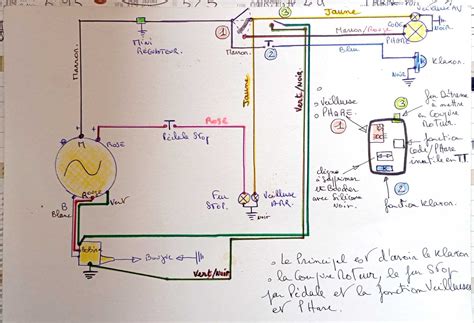

Installation et Câblage du Nouveau Compteur
Le montage d’un compteur sur une Beta RR 50 repose surtout sur un câblage propre et des réglages adaptés à la roue et au capteur. Vous verrez dans cette partie les grandes étapes d’installation, les codes couleurs de fils les plus courants et les erreurs à absolument éviter.
Étapes d'Installation
- Commencez toujours par débrancher la batterie pour travailler en sécurité et éviter les courts-circuits qui pourraient endommager le compteur ou le faisceau.
- Repérez chaque fil du faisceau Beta avec un multimètre en position continuité et tension. Identifiez l’alimentation 12V (généralement active uniquement contact mis), la masse, le signal vitesse et les éventuels témoins.
- Branchez ensuite fil par fil sur le nouveau compteur, en respectant scrupuleusement le schéma fourni par le fabricant.
- Utilisez des cosses adaptées au diamètre des fils, de la soudure pour les connexions définitives et de la gaine thermorétractable pour isoler proprement. Évitez les dominos ou les simples torsades qui vibrent et finissent toujours par lâcher.
Codes Couleurs et Variantes
Il existe des variantes selon l’année de production, la version (enduro homologuée, supermotard, version export) et les éventuelles modifications réalisées par les précédents propriétaires. Ne vous fiez donc jamais uniquement aux couleurs : validez toujours au testeur ou avec un schéma électrique spécifique à votre modèle.
Réglage de la Précision du Compteur
Un compteur mal étalonné peut afficher 10 à 20 % d’erreur, ce qui fausse complètement vos repères de vitesse et de distance. En ville, vous risquez de rouler trop vite sans le savoir et de vous exposer à une contravention.

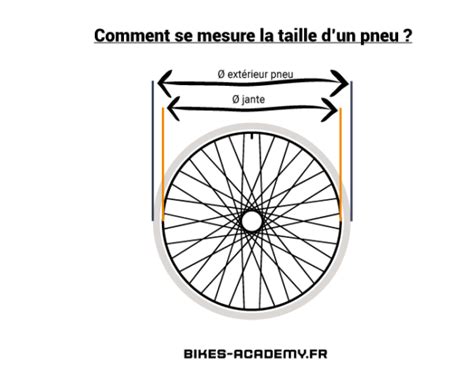

Étalonnage du Périmètre de Roue
Sur les compteurs digitaux, vous devez entrer le périmètre de roue ou le nombre d’impulsions par kilomètre, selon le modèle. Pour une Beta RR 50 équipée de roues de 17 pouces en version supermotard, le périmètre tourne autour de 1700 à 1800 mm selon la taille exacte du pneu. Prenez le temps de mesurer le périmètre réel : marquez un point sur le pneu, posez la moto au sol avec une personne dessus pour simuler la charge, et mesurez la distance parcourue en un tour de roue complet. Entrez ensuite cette valeur dans le menu du compteur.
Dépannage des Pannes Fréquentes
Un compteur de Beta RR 50 qui ne s’allume plus, qui clignote ou qui affiche une vitesse incohérente n’est pas une fatalité. Vous verrez ici les causes les plus fréquentes, des méthodes simples pour diagnostiquer et quelques astuces pour fiabiliser votre installation.
Causes Courantes des Dysfonctionnements
Les vibrations, l’humidité et les chocs sont les ennemis naturels des compteurs, surtout en usage tout-terrain. Les problèmes viennent souvent de connecteurs oxydés : l’eau s’infiltre dans la prise, l’oxydation coupe progressivement le contact et provoque des affichages intermittents. Les masses mal serrées sont également une source courante de dysfonctionnement : une vis desserrée par les vibrations et tout le système devient instable. Un compteur adaptable de mauvaise qualité peut aussi souffrir rapidement des variations de tension propres aux petites motos.
Diagnostic et Vérifications
- Commencez par vérifier la tension d’alimentation directement aux bornes du compteur, contact mis. Vous devez mesurer environ 12 à 13,5V.
- Contrôlez ensuite la continuité de la masse : posez une pointe du multimètre sur le fil de masse du compteur et l’autre sur une partie métallique du cadre. La résistance doit être quasi nulle.
- Vérifiez ensuite le capteur de vitesse : contrôlez sa fixation, la distance entre le capteur et l’aimant (généralement 1 à 3 mm), et la présence d’impulsions électriques au testeur lorsque vous faites tourner la roue à la main.
Astuces pour Fiabiliser l'Installation
Protégez les connecteurs avec de la graisse contact spécifique ou un spray anti-corrosion pour limiter l’oxydation. Cette opération simple, à refaire tous les ans, permet d’éviter la majorité des pannes liées à l’humidité. Fixez correctement les faisceaux le long du guidon et de la fourche avec des colliers adaptés, sans trop serrer pour ne pas écraser les fils. Évitez les points de flexion répétés au même endroit, véritables sources de fils cassés à moyen terme. Enfin, si vous roulez souvent sous la pluie ou en off-road, un léger ajout de mousse, joint ou gaine autour de l’arrière du compteur peut améliorer nettement l’étanchéité sans bricolage complexe.
En appliquant ces bonnes pratiques et en restant attentif aux premiers signes de faiblesse, vous profiterez d’un compteur fiable sur votre Beta RR 50, sans panne récurrente ni remplacement prématuré.
Informations Complémentaires sur la Beta RR 50
Depuis 1998, le Beta RR 50 se décompose en deux modèles : l’enduro et la supermotard. Son design agressif le classe dans le haut de gamme des 50 cc à deux temps. Cependant, la mécaboîte du constructeur italien justifie facilement son prix élevé. Avec sa taille fine de 2 000 mm sur 805 mm et son poids plume de 85 kg, le RR 50 se faufile sans problème à travers la circulation urbaine. Ses roues de 17 pouces vous assurent une bonne adhérence à la route, renforcée par son pneu arrière de 130.
Moteur et Performances
Une grande partie de la réputation du Beta RR 50 se fonde sur son moteur d’origine. Dérivé du RK6, il s’agit d’un monocylindre à deux temps, de 49,7 cm3, à refroidissement liquide. Pour l’époque, ses sept transferts d’admission en imposent. Beaucoup estiment ce moteur d’origine surdimensionné pour sa cylindrée. À partir de 2002, Beta cherche à standardiser sa production de mécaboîte pour réduire ses coûts de fabrication. Le moteur RK6 des débuts laisse place à un Minarelli AM6, plus répandu et économique. Ce changement s’accompagne d’une amélioration du carburateur, remplacé par un Dell’Orto de 16 mm.
Châssis et Équipements
Le RR 50 se base sur des modèles pour circuit compétitif. Son cadre en acier à simple berceau dédoublé lui confère une base solide. Il s’améliore au fil de ses différentes versions. En 2003, son carénage est entièrement revu. Le cadre se modernise et s’agrémente de suspensions en 2010. Le Beta RR 50 doit également son excellente réputation à la conception de ses équipements. Ses repose-pieds, moulés avec précision sur son guidon conique, vous garantissent un réel confort de conduite. Les finitions chromées sur le pot d’échappement témoignent, quant à elles, d’une véritable attention du détail.
Versions de la Beta RR 50
- Beta RR 50 Enduro : Ce modèle est directement inspiré des motos de compétition enduro de Beta.
- Beta RR 50 Supermotard : La version Supermotard est optimisée pour un usage routier.
- Beta RR 50 Racing : Il s'agit de la version la plus sportive et haut de gamme de la série.
- Beta RR 50 Motard Track : Cette déclinaison de la Supermotard est particulièrement orientée vers un usage sur piste.
Spécifications Techniques
L’essence recommandée pour votre Beta RR 50 est le sans plomb 98 ou le sans plomb 95. Pour la plupart des modèles de Beta RR 50, plusieurs carburateurs sont compatibles. Les pneus tubeless sont généralement de dimensions 100/80x17 à l’avant et 130/70x17 à l’arrière.
