La précision et l'efficacité des contrôles métrologiques reposent en grande partie sur la qualité et la pertinence des systèmes de bridage utilisés. Qu'il s'agisse de machines de mesure tridimensionnelle (MMT), de comparateurs ou de systèmes de contrôle par vision, le choix d'une solution de bridage adaptée est primordial pour garantir des résultats fiables et reproductibles.
Gamme Complète de Solutions de Bridage
Notre large gamme de bridages pour MMT et comparateurs, incluant les systèmes Equator, offre une diversité de plaques de bridage. Ces plaques sont disponibles en dimensions standard et sont équipées de trous filetés aux tailles courantes : M4, M6, M8, ou 1/4-20. Que vos applications concernent les secteurs aéronautique, automobile, électronique, industriel ou médical, Renishaw propose une solution de bridage complète, indépendamment des dimensions, de la forme ou de la matière de vos pièces.
Maximiser le Rendement et la Productivité
Pour optimiser le rendement des contrôles tout en maintenant une grande souplesse d'utilisation, les pièces à contrôler peuvent être fixées sur une plaque de bridage en dehors de la MMT, de la machine de contrôle par vision ou du système de comparaison Equator. La pièce ainsi bridée peut être chargée facilement sur le dispositif de contrôle, juste avant la mesure. Cette approche permet de minimiser les temps de manipulation et de préparation.
Une autre méthode efficace pour réduire les temps de bridage et de posage consiste à remplir le volume de mesure d'une MMT avec plusieurs pièces bridées simultanément. Cela permet de mesurer plusieurs pièces en un seul lot sur la MMT, sans avoir à démarrer et arrêter le cycle de mesure pour chaque chargement de pièce.
Bridages Modulaires : Flexibilité et Adaptabilité

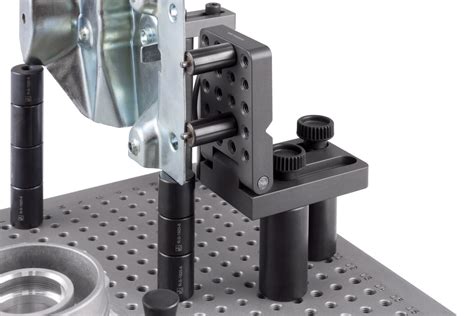

Nos bridages modulaires pour MMT sont conçus pour fixer des pièces de toutes tailles, formes et matériaux. Les plaques de bridage et leurs éléments sont disponibles en standard avec des tailles de filetage M4, M6, M8 et 1/4-20. Notre catalogue propose une gamme étendue de solutions de bridage, évolutives pour s'adapter à vos besoins changeants.
Configurations Reproductibles pour une Précision Constante
L'importance de configurations de bridage identiques ne peut être sous-estimée pour assurer la répétabilité des contrôles et éliminer les variations dans le processus de mesure. Nos plaques de bridage et nos éléments de bridage, dotés d'un étiquetage alphanumérique, permettent de documenter et de reproduire précisément ces configurations.
Assemblage Rapide et Outils Manuels
Les solutions de bridage se montent très rapidement, contribuant ainsi à accroître le rendement et à éviter les retards dans les contrôles. Tous les éléments sont conçus pour être serrés à la main, ne nécessitant aucun outil spécial, ce qui simplifie grandement le processus.
Résistance et Durabilité
Nos composants en acier traité thermiquement et nos plaques de bridage avec revêtement dur offrent une finition lisse et résistante aux rayures, garantissant une résistance à l'usure inégalable.
Il est essentiel de rappeler que l'amélioration du rendement, de la reproductibilité et de la précision de votre processus de contrôle peut être atteinte grâce à des configurations de bridages modulaires, rapides, répétables et sur mesure. Renishaw s'engage à fournir une solution de bridage complète qui répond à vos exigences spécifiques.
Nouveaux Ensembles de Bridage Améliorés
Découvrez quatre nouveaux ensembles de bridage conçus pour élargir le champ des applications et offrir encore plus de flexibilité d'utilisation. Ces ensembles intègrent des améliorations significatives, notamment en matière d'emballage et de matériaux, pour une meilleure durabilité et une empreinte environnementale réduite.
Bridage pour Métrologie : Systèmes AGILITY® et Solutions Renishaw
Pour maximiser la productivité, les plaques de bridage pour systèmes de MMT AGILITY® offrent une stabilité et une précision accrues. Elles couvrent le banc de la MMT et s'y fixent directement, permettant des mesures plus stables et précises, même pour les composants de grande taille occupant toute l'enveloppe de travail de la machine.
Ces plaques de base, fabriquées en fonte d'aluminium, sont protégées par une couche d'anodisation dure noire conçue pour résister à l'usure et aux rayures.
Solutions de Bridage Modulaire pour Réduire les Temps de Réglage
Le système sur rail QuickLoad facilite et accélère le chargement et le déchargement des pièces fixées sur la MMT. Plusieurs plaques peuvent être chargées de part et d'autre du rail QuickLoad, optimisant ainsi l'utilisation de l'espace disponible sur le banc de la MMT. L'utilisation de ce rail permet de réduire significativement les temps de fixation des pièces, optimisant la productivité.
Le rail QuickLoad peut être positionné et fixé sur le côté gauche, droit ou au centre du marbre de la MMT, ou sur une plaque de bridage modulaire existante. La possibilité de charger plusieurs plaques dans diverses configurations sur un ou deux côtés du rail QuickLoad permet de remplir le volume de mesure de la MMT avec des pièces bridées. Cette maximisation du volume de mesure réduit les temps de bridage et optimise la production de la MMT.
Étiquettes Alphanumériques et Compatibilité FixtureBuilder
L'enregistrement des configurations de bridages est simplifié grâce à l'identification de chaque plaque de bridage QuickLoad par un code alphanumérique, chaque élément de bridage portant également sa propre référence clairement marquée. Le logiciel FixtureBuilder peut être utilisé pour concevoir et documenter les configurations de rails QuickLoad et les configurations de bridages modulaires, facilitant la reproduction des configurations grâce aux instructions de montage.
Les gammes de bridages modulaires de Renishaw sont compatibles avec le système sur rail QuickLoad. Les points d'appui de la plaque de bridage assurent un positionnement répétable et stable, permettant un changement rapide des pièces.
Bridages pour Équipements de Comparaison Equator
Les outils de bridage Renishaw, rapides, répétables et faciles à configurer, améliorent le rendement, la reproductibilité et la précision des contrôles sur les systèmes Equator. Les plaques de base disposent d'un étiquetage alphanumérique pour une identification et une reproduction rapides et précises des configurations. Tous les éléments sont serrés à la main, sans outil spécial.
Les outils de bridage sont conçus pour minimiser les points de contact, offrant une trajectoire de palpage sans obstacle. Les plaques de bridage sont disponibles avec des filetages M4, M6, M8 ou 1/4-20, fabriquées en aluminium moulé avec une couche d'anodisation dure résistante à l'usure et aux rayures.
Caractéristiques et Avantages des Solutions de Bridage
- Montage rapide des solutions de bridage sur les plaques, augmentant les cadences et réduisant les temps d'arrêt.
- Conception modulaire pour une base répétable et reproductible pour les contrôles métrologiques.
- Documentation et répétition précises des réglages grâce aux plaques à étiquetage alphanumérique et au logiciel FixtureBuilder.
- Kits de bridage et stylets disponibles pour créer des solutions sur mesure.
Accessoires Spécifiques : Mandrins et Étaux
- Mandrin 3 mors : Utilisé pour maintenir les pièces, avec des mors amovibles et réversibles pour un maintien par diamètre externe (DE) ou interne (DI).
- Étau à angle rotationnel : Un étau flexible et polyvalent permettant de faire varier l'orientation des pièces pour un maintien rapide et pratique.
Systèmes de Fixation ZEISS OmniFix et norelem
La gamme ZEISS OmniFix offre une solution complète de fixations pour machines de mesure tridimensionnelles, améliorant l'exactitude et l'efficacité des MMT. Ces montures sont disponibles dans une large gamme de tailles et de configurations, offrant polyvalence et facilité d'utilisation. Elles sont conçues pour être durables et résistantes aux rigueurs d'une utilisation quotidienne.
Les systèmes de serrage modulaires de norelem révolutionnent le contrôle de la qualité en métrologie, offrant souplesse et précision. Ils réduisent considérablement les temps d'installation et les coûts de fixation, tout en fournissant des résultats précis et répétables. Ces systèmes permettent aux ingénieurs de gérer des projets complexes avec efficacité et confiance.
Avantages des Systèmes de Serrage Modulaires
- Installation flexible et rapide : Réglages rapides et sans outil grâce aux interfaces à changement rapide. Compatibilité avec une large gamme de technologies de mesure (MMT, systèmes optiques, etc.).
- Précision et stabilité : Mesures précises et répétables grâce à des matériaux de haute qualité et résistants à l'usure. Composants conçus pour un réassemblage avec une précision reproductible.
- Solutions rentables et durables : Réduction du besoin de fixations personnalisées coûteuses, configurations réutilisables et adaptables. Alignement avec les objectifs de développement durable.
- Points de mesure accessibles : Accès complet à chaque point critique, permettant des mesures en une seule fois sans repositionnement de la pièce.
Accessoires pour MMT : Eurotek et Zeiss
Eurotek propose une large gamme d'accessoires pour MMT, incluant les produits Renishaw tels que les têtes manuelles ou motorisées, les palpeurs, les extensions, les stylets, et les racks changeurs de palpeurs. Certains accessoires nécessitent une option logicielle pour leur gestion.
Les accessoires Zeiss comprennent une variété de stylets (droits, étoile, cylindriques, sphériques, à disque) et d'extensions, fabriqués dans divers matériaux. Ils proposent également des supports de filets, adaptateurs et assiettes pour une compatibilité étendue.
Kit de Bridage Eco-Fix : Simplicité et Économie
Le Kit de bridage pour MMT | série Eco-Fix des Établissements Barthélémy simplifie les opérations de mesure grâce à sa conception modulaire. Ce système intelligent et coloré offre une solution fonctionnelle et économique, minimisant les erreurs et maximisant le rendement.
- Facilité d'utilisation : Conception modulaire flexible permettant de configurer un dispositif sur-mesure en environ 20 minutes.
- Couverture des besoins : 59 éléments incluant bride de serrage et plaque de base de 250x250mm, adaptés aux petites pièces et aux dispositifs de mesure.
- Gain de temps : Intégration rapide et facile, compatibilité universelle avec toutes les marques de MMT.
- Rapport qualité-prix : Disponibilité de kits d'extension, assurant durabilité et robustesse.
Ce kit représente une solution pratique et économique pour la performance industrielle, offrant gain de temps, réduction des erreurs, flexibilité et compatibilité.
Mesure Dimensionnelle Sans Contact et Services Techniques
La mesure dimensionnelle sans contact simplifie le bridage des pièces. Des posages adaptés peuvent être réalisés pour des mesures en série. Les équipes techniques assurent l'installation et l'étalonnage des machines de mesure tridimensionnelle Smartscope sur site, ainsi que le suivi via des contrats de maintenance.
Avantages Environnementaux des Solutions de Bridage Renishaw
Renishaw a mis l'accent sur la responsabilité environnementale avec l'amélioration de ses emballages, réduisant les déchets plastiques de 72 %. L'élimination des procédés de finition chimique réduit l'utilisation de produits chimiques dangereux, d'eau et d'énergie. L'utilisation d'acier inoxydable 303 pour les éléments de bridage supprime le besoin de finitions supplémentaires et offre une résistance à la corrosion.
Pourquoi Choisir les Bridages Renishaw ?
Renishaw développe une gamme de produits servant de base fiable et reproductible pour les mesures, quel que soit le type de contrôle ou l'appareil utilisé (MMT, système de contrôle par vision, scanner 3D, etc.). Les bridages modulaires et sur mesure permettent de réduire les temps non productifs lors du contrôle de pièces uniques ou en série. Le logiciel FixtureBuilder aide à la conception, à la documentation et à la programmation hors ligne.
Rapidité, Précision et Répétabilité
Tous les éléments sont serrés à la main, sans outil spécial. Les réglages peuvent être documentés et répétés avec précision grâce aux plaques à étiquetage alphanumérique.
Durabilité et Qualité Inégalées
Les composants en acier traité thermiquement et les plaques de bridage avec revêtement dur anodisé offrent une finition résistante aux rayures et lisse, garantissant une durabilité inégalable.
Questions Courantes sur le Bridage en Métrologie
- Pourquoi utiliser un bridage en métrologie ? Un bridage garantit des résultats répétables et fiables. Renishaw propose des bridages de qualité, faciles à utiliser et résistants à l'usure, remplaçant les systèmes moins fiables comme le mastic ou les boulons.
- Comment ajuster un posage à une machine ? Les solutions QuickLoad de Renishaw permettent un changement rapide des pièces grâce à des aimants et des ergots de positionnement, permettant une permutation en quelques secondes.
- Comment déterminer les produits nécessaires à mon système de bridage ? Il faut considérer les entités critiques des pièces (poids, forme, taille). Les kits de bridage Renishaw sont une bonne solution pour débuter, incluant de nombreux éléments nécessaires.
- Comment brider ma pièce ? Renishaw propose des guides, mais certaines pièces peuvent nécessiter une solution sur mesure.
Pour les besoins spécifiques, des solutions sur mesure peuvent être fournies. Les kits de bridage de la série « eco-fix » de Mitutoyo offrent une solution rapide et abordable pour la fixation des pièces sur les MMT, avec une installation en quelques minutes et une adaptation facile aux changements de produits.
