Les éléments de bridage mécaniques jouent un rôle crucial dans le domaine de l'automatisme et de l'informatique industrielle, en particulier pour le maintien et le positionnement précis de pièces dans les dispositifs de machines d'usinage d'outils. Ces composants sont essentiels pour assurer la stabilité des pièces lors des opérations d'usinage CNC, garantissant ainsi la qualité et la répétabilité des productions.
Composants et Matériaux des Éléments de Bridage
La conception et la fabrication des éléments de bridage mécanique impliquent une sélection rigoureuse des matériaux et des finitions pour répondre aux exigences de robustesse et de durabilité. Par exemple, certains corps de base sont réalisés en aluminium anodisé naturel, offrant une bonne résistance à la corrosion et un aspect esthétique soigné. D'autres sont fabriqués à partir de l'alliage EN AC-51400, connu pour ses propriétés mécaniques. La plaque de base peut être en acier, assurant une surface de montage solide et stable.
Les écrous de serrage sont souvent en aluminium, permettant un équilibre entre légèreté et résistance. Les finitions peuvent varier, comme le corps de base bruni, qui améliore la résistance à l'usure et offre une protection contre la corrosion.
Gamme Complète d'Éléments de Positionnement et de Bridage
MISUMI propose une vaste sélection de goupilles de positionnement, incluant des supports, des blocs, des manchons, des douilles de centrage et des goupilles à distance. Ces éléments sont fondamentaux pour assurer un positionnement exact des pièces avant et pendant l'usinage.
Les brides de serrage sont spécifiquement conçues pour les pièces et composants à usiner dans le secteur de la production mécanique. Elles sont particulièrement adaptées aux centres d'usinage, permettant une fixation sûre et efficace des pièces.
Le Groupe de Produits 04000 de norelem : Une Solution Complète
Le groupe de produits 04000 de norelem est une subdivision complète d'éléments normalisés, comprenant onze catégories principales conçues pour répondre à une multitude d'applications de bridage et de fixation :
- Brides de serrage
- Tendeurs de chaîne
- Leviers à serrage rapide
- Ensembles de bridage
- Ensembles de bridage pivotants, systèmes de bridage réglables
- Crochets de bridage, tendeurs
- Vérins à tirer
- Excentriques de bridage, vis pour excentriques de bridage
- Crampons plaqueurs (représentant la plus grande catégorie avec 38 familles de produits)
- Mors de serrage à coin
- Tendeurs divers, accessoires
Brides de Serrage : Polyvalence et Adaptation

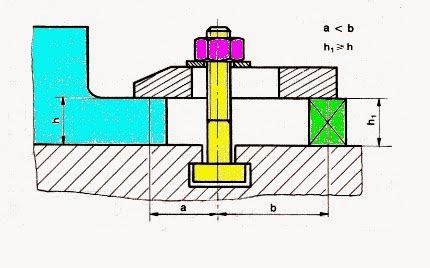

Les brides de serrage constituent une part importante des éléments de bridage mécaniques. Leur principal avantage réside dans leur grande capacité d'adaptation, permettant une modification rapide et aisée pour s'ajuster à chaque pièce à usiner. Lors de leur utilisation, il est essentiel de porter une attention particulière à la position parallèle par rapport à la surface de la table de la machine.
Les brides de serrage de norelem sont disponibles conformément aux normes industrielles suivantes :
- DIN 6314
- DIN 6315
- DIN 6315 C
- DIN 6316
La gamme de norelem ne se limite pas aux brides en acier de traitement ; elle inclut également des produits en aluminium et en acier. L'offre s'étend des brides de serrage dans diverses versions aux blocs entretoises, griffes de serrage et mini-brides doubles.
Une griffe de serrage est un outil spécialisé pour le serrage de vis et d'écrous. Le réglage continu des griffes de serrage norelem permet de compenser rapidement différentes hauteurs de serrage sans nécessiter de support additionnel. Nos brides de serrage sont conçues pour supporter des charges élevées et sont particulièrement adaptées au serrage d'outils de coupe et de poinçonnage.
Tendeurs de Chaîne : Sécurité et Efficacité
Les tendeurs de chaîne sont principalement employés dans la construction de machines et d'installations. Ils permettent de serrer des pièces peu maniables de manière sûre et efficace.
Leviers à Serrage Rapide : Amplification de Force
Les leviers à serrage rapide se retrouvent dans de nombreuses applications, des voitures et avions aux climatiseurs, imprimantes et équipements de technologie médicale. Leur fonction principale est d'amplifier la force. Ils sont constitués d'une poignée fixée à un pivot et d'un excentrique à l'extrémité de la poignée. L'actionnement du levier déplace l'excentrique sur une trajectoire circulaire autour du pivot, augmentant ainsi la force appliquée.
La gamme norelem propose des leviers à serrage rapide en acier et en inox, disponibles avec taraudage ou filetage. Les tailles de filetage courantes incluent :
- Levier à serrage rapide M3
- Levier à serrage rapide M4
- Levier à serrage rapide M5
- Levier à serrage rapide M6
- Levier à serrage rapide M8
- Levier à serrage rapide M10
Les machines simples : le levier | Sciences | Alloprof
Ensembles de Bridage : Mouvement Rotatif et Serrage Fiable
Les ensembles de bridage sont des poignées indexables qui convertissent les mouvements linéaires en mouvements de rotation. Ils sont utilisés dans les machines pour générer un mouvement de rotation et permettent un serrage sûr avec de grandes courses de réglage et une force de serrage élevée.
norelem offre des ensembles de bridage à came double ou simple, avec levier à serrage rapide simple ou double, et intégrant un axe d'articulation, une entretoise et un excentrique hélicoïdal.
Ensembles de Bridage Pivotants et Systèmes de Bridage Réglables
L'ensemble de bridage pivotant est conçu pour connecter deux pièces ou plus, trouvant son application dans la construction de machines pour établir une liaison rigide. Le système de bridage réglable, quant à lui, sert à serrer et soutenir des points de bridage surdéterminés sur les composants, prévenant ainsi les vibrations et les flexions pendant l'usinage.
Les ensembles de bridage pivotants pneumatiques sont adaptés au serrage de pièces. Ils peuvent être commandés manuellement ou par machine, positionnés à différents endroits sur la pièce, et sont disponibles avec pivotement à gauche ou à droite.
Crochets de Bridage et Tendeurs : Diversité et Haute Performance
La catégorie « Crochets de bridage, tendeurs » englobe une large gamme de produits, incluant des étaux de bridage compacts. Les corps de base de ces produits sont disponibles en aluminium, inox, acier et acier de traitement.
Les tendeurs se distinguent par leurs forces de serrage très élevées (22-49 kN). Ils présentent une faible hauteur, sont réglables en continu en hauteur et en longueur, et leurs différents éléments s'assemblent facilement, permettant un bridage rapide et simple. Ces ensembles incluent des éléments porteurs et de bridage, ainsi qu'un écrou à encoches conforme à la norme DIN 508 avec vis de serrage de classe de résistance 12.9.
Vérins à Tirer : Serrage de Pièces et Dispositifs
Parmi les familles de produits de cette catégorie, les vérins à tirer pneumatiques sont utilisés pour le serrage de pièces à usiner et de dispositifs. Les broches de serrage sont vissées sur la pièce à usiner ou sur le dispositif pour réaliser le serrage. La procédure exacte est détaillée dans la fiche produit correspondante.
Les éléments de bridage proposés en complément des vérins à tirer incluent des vis de serrage, des vérins à pousser et des broches de serrage.
Excentriques de Bridage et Vis pour Excentriques de Bridage

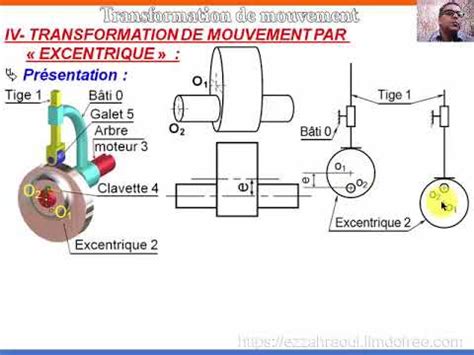

Les excentriques de bridage et les vis pour excentriques de bridage constituent une famille d'éléments normalisés importante. La vis excentrique est utilisée pour fixer et ajuster un composant au sein d'une machine. Elle génère des mouvements excentriques lors de son entraînement, ce qui la rend utile pour produire des mouvements linéaires dans les machines et appareils.
Pour satisfaire diverses exigences, les vis excentriques de bridage sont disponibles en différentes tailles et configurations. La gamme inclut également des pinces, caractérisées par leur faible encombrement, leur effet de plaquage et l'absence d'arêtes gênantes grâce au serrage latéral.
Crampons Plaqueurs : La Catégorie la Plus Étendue
Avec 38 familles de produits, la catégorie des crampons plaqueurs est la plus importante parmi les éléments normalisés 04000. Elle comprend des plaques support, des crampons plaqueurs et des étaux de bridage pour rainures en T, ainsi que des crampons plaqueurs à came.
Le corps de base des crampons plaqueurs à came est fabriqué en fonte à graphite sphéroïdal. Ces crampons aident à presser la pièce à usiner contre la butée de plaquage tout en empêchant la pièce de se soulever.
Mors de Serrage à Coin : Serrage Simultané et Compact

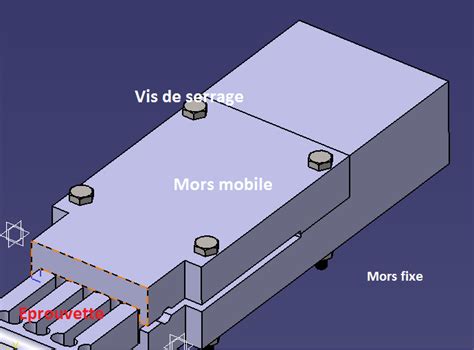

Les mors de serrage à coin permettent de serrer simultanément deux pièces à usiner. Ils sont fréquemment utilisés dans l'usinage des métaux et du bois, ainsi que dans d'autres procédés de fabrication.
Ces mors sont parfaitement adaptés au serrage de pièces rondes ou rectangulaires. Leur petite taille autorise des serrages multiples peu encombrants. norelem propose des mors de serrage à coin avec corps de base dans divers matériaux, tels que l'aluminium, l'acier de cémentation, l'acier, l'acier de traitement et l'acier à outils.
En plus des mors de serrage à coin, la vis pour excentriques de bridage avec attache et butée mérite d'être mentionnée. Grâce à son attache et sa butée, elle permet de réaliser des serrages multiples, économiques et peu encombrants.
Tendeurs Divers et Accessoires
Si le produit recherché ne figure pas parmi les options précédemment décrites, la catégorie des tendeurs divers et accessoires offre des solutions complémentaires pour répondre à des besoins spécifiques.
