Démontage et Compréhension du Corps de Roue Libre Shimano Deore

Le corps de roue libre (CRL) est une pièce essentielle et souvent méconnue du système de transmission d'un vélo. Il assure la liaison entre la cassette et le moyeu arrière, transmettant la force du pédalage à la roue. Cependant, son démontage peut s'avérer délicat, comme en témoignent les difficultés rencontrées par certains cyclistes cherchant à démonter un ancien corps de roue libre Shimano Deore. Ce guide vise à éclaircir les procédures, les standards et les aspects techniques liés au corps de roue libre.

Comprendre le Problème du Démontage

Le problème principal rencontré est l'impossibilité de séparer le corps de roue libre du moyeu après avoir retiré la cassette, les contre-écrous et l'axe traversant, ainsi que les billes de roulement. Malgré des recherches, la solution pour déloger ce corps de roue libre, qui semble toujours solidement fixé au moyeu, n'est pas évidente. Il est souvent constaté que le CRL est vissé sur le corps du moyeu.

Les Différents Standards de Corps de Roue Libre

Il existe plusieurs standards de corps de roue libre, chacun ayant ses spécificités en termes de compatibilité avec les cassettes et les moyeux.

Standard Shimano Hyperglide (HG)

• HG VTT : Adapté aux cassettes VTT de 8, 9, 10 et 11 vitesses (Shimano et autres marques). Le plus petit pignon a généralement au moins 11 dents. L'espace pour la cassette mesure 34,9 mm et possède neuf cannelures. Désigné comme "HG spline M". Compatible avec les cassettes route 8 à 10 vitesses.
• HG Route : Adapté aux cassettes route de 8, 9, 10, 11 et 12 vitesses (Shimano et autres marques). Le plus petit pignon a généralement au moins 11 dents. L'espace pour la cassette mesure 36,75 mm et possède neuf cannelures. Désigné comme "HG spline L". Les cassettes route 11 vitesses (CS-HG800 et CS-HG700) nécessitent un entretoise.
• HG+ (12 vitesses Route) : Système spécifique aux moyeux arrière Dura-Ace 12 vitesses. La cassette s'insère dans 18 cannelures de 37,65 mm de long. Désigné "HG spline L2". Uniquement compatible avec les cassettes 12 vitesses.

Standard Shimano Micro Spline

Introduit avec les transmissions VTT 12 vitesses, ce standard permet l'utilisation d'un plus petit pignon de 10 dents. Il est compatible avec les cassettes VTT 12 vitesses Shimano et est proposé sous licence à d'autres fabricants. La cassette est montée sur 23 cannelures de 26 mm de long. Il n'est pas utilisable avec les cassettes SRAM XD et XDR.

Standard SRAM XD

Développé par SRAM pour ses transmissions VTT 11 et 12 vitesses, ce standard ouvert permet l'utilisation de cassettes avec un plus petit pignon de 10 dents ou moins. Le corps de roue libre est différent : une petite rangée au fond maintient la cassette, et l'écrou de serrage est intégré à la cassette. Il n'est pas compatible avec les cassettes Shimano HG et SRAM XDR.

Standard SRAM XDR

Similaire au standard XD, le XDR dispose d'un corps de roue libre 1,85 mm plus long. Il est destiné aux cassettes route 12 vitesses SRAM avec un petit pignon de 10 dents ou moins. Avec un espaceur de 1,85 mm, il est compatible avec les cassettes SRAM XD. Non utilisable avec les cassettes Shimano.

Standard Campagnolo

• Classique : Utilise un standard propre avec huit cannelures de formes différentes. Compatible avec les cassettes route 9, 10, 11 et 12 vitesses. Non compatible avec les cassettes Shimano ou SRAM.
• N3W : Introduit depuis 2020, ce corps est plus court pour accueillir les pignons plus petits (9 et 10 dents) des cassettes 13 vitesses. Avec un adaptateur, il est compatible avec les anciennes cassettes Campagnolo. Non compatible avec les cassettes Shimano ou SRAM.

Singlespeed/Fixie

Certains moyeux sont conçus pour les vélos singlespeed et de trial avec des corps de roue libre étroits. Il est possible de convertir certains corps de roue libre standards (Shimano, SRAM) en configuration single speed avec des entretoises et pignons adaptés. Les vélos de piste et fixies n'ont pas de roue libre ; le pignon est vissé directement sur le moyeu.

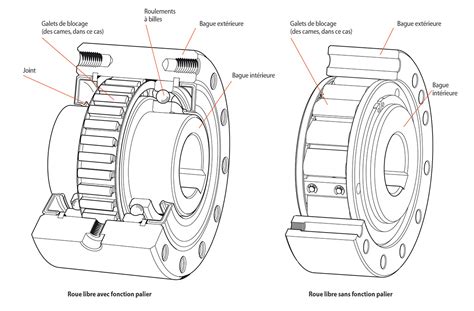

Fonctionnement de la Roue Libre

La roue libre est le mécanisme qui permet à la roue de tourner librement lorsque le cycliste ne pédale pas. Elle est généralement constituée de deux systèmes principaux :

Mécanisme à Cliquets

Ce système utilise plusieurs petits cliquets, maintenus par des ressorts, qui s'engagent dans un anneau denté à l'intérieur du corps du moyeu. Lors du pédalage, les cliquets s'enclenchent dans la denture, transmettant la force. Lorsque le pédalage s'arrête, les cliquets glissent sur les dents, produisant souvent un bruit caractéristique. Le nombre de cliquets et leur engagement simultané influencent l'angle d'engagement et la réactivité du moyeu.

Mécanisme à Disques Dentés

Utilisé notamment par DT Swiss, ce système repose sur deux disques dentés qui s'engrènent l'un dans l'autre, maintenus par des ressorts. L'engagement est complet et simultané, offrant une grande surface de contact et une robustesse accrue, même sous de fortes contraintes. Ce système est réputé pour sa fiabilité et sa faible maintenance. L'engrènement est unidirectionnel.

Démontage et Maintenance du Corps de Roue Libre

Le démontage d'un corps de roue libre peut être nécessaire pour la maintenance ou le remplacement. Voici les étapes générales et les points à considérer :

1. Démontage de la Cassette : Nécessite un fouet à chaîne et une clé à cassette. Bloquez la rotation de la cassette avec le fouet, puis dévissez l'écrou ou la cassette elle-même (pour le standard XD).
2. Retrait de l'Axe : Une fois la cassette retirée, dévissez l'axe traversant le corps de roue libre.
3. Récupération des Billes : Soyez attentif à ne pas perdre les billes de roulement qui se trouvent dans le corps de roue libre et le cône.
4. Démontage du Corps de Roue Libre : L'extraction du corps de roue libre peut nécessiter un outil spécifique selon le moyeu. Certains moyeux (Hope, DT Swiss, SRAM, Shimano) permettent une transformation sans outil, le corps s'insérant simplement. Si le CRL est vissé, il faudra le dévisser (vers la droite sur certains modèles anciens, en utilisant un chasse-goupille et un marteau pour un écrou spécifique).
5. Nettoyage et Lubrification : Nettoyez les composants avec un dégraissant. Lubrifiez les cliquets et leurs ressorts avec une huile très fluide ou une graisse spécifique (éviter les graisses trop collantes qui pourraient bloquer les cliquets).
6. Remontage des Cliquets : Pour faciliter l'insertion des cliquets, il est possible de les entourer d'une ficelle pour les comprimer. Insérez le corps en faisant une légère rotation pour éviter de pincer le joint et les cliquets. Retirez la ficelle une fois le corps en place.

Conseils importants :

• Si le démontage s'avère trop complexe ou si le corps de roue libre est ancien et usé, il peut être plus judicieux de le remplacer.
• Certains jeux de moyeux d'entrée de gamme (type Formula, Novatec) peuvent avoir des corps de roue libre spécifiques.
• Pour les anciens vélos, un démonte roue libre compatible Sachs, Suntour, ou Shimano peut être nécessaire. Si le vélo est plus récent et utilise une copie d'ancienne marque, un démonte roue libre Shimano est souvent compatible.
• Un léger jeu dans la roue libre peut parfois être bénéfique à son bon fonctionnement. Tenter de le supprimer peut parfois endommager le mécanisme.
• Si le démontage pour maintenance est trop risqué, une lubrification avec de l'huile épaisse pour boîte de vitesses peut être une alternative.

Matériaux des Corps de Roue Libre

• Aluminium : Léger et courant, mais peut être sujet à des entailles par les pignons individuels de la cassette. De nombreuses cassettes modernes montent leurs pignons sur un support pour éviter ce problème.
• Acier : Plus robuste mais plus lourd.
• Titane : Combinant faible poids et robustesse, utilisé sur certains moyeux haut de gamme.

Compatibilité et Conversion

Le choix du corps de roue libre est crucial lors de l'achat d'un nouveau vélo, d'un moyeu ou d'un jeu de roues, ainsi que lors d'une conversion de transmission. Il doit être adapté à la fois à la cassette souhaitée et au moyeu arrière. Les fabricants proposent souvent des kits de conversion. Si la conversion se fait au sein de la même gamme du fabricant (par exemple, Shimano 10V vers 11V), le changement du corps de roue libre n'est pas toujours nécessaire, mais la compatibilité avec la cassette reste primordiale.

Tableau récapitulatif de compatibilité :
