La question du remplacement ou de la modification du faisceau électrique sur les BMW K100 est un sujet récurrent parmi les propriétaires de ces motos classiques, que ce soit pour des raisons de pannes, de restauration ou de préparation personnalisée (type Café Racer).
Problématiques liées au faisceau électrique
Plusieurs utilisateurs ont rencontré des difficultés avec leur faisceau électrique, allant de défauts de connexions et de relais à des fils coupés, rendant le bon fonctionnement de certains systèmes, comme l'ABS, impossible. L'âge des motos, souvent plus de 30 ans, et leur kilométrage élevé contribuent à la dégradation des composants électriques.
Cas spécifique de l'ABS sur K100
L'ABS sur les K100, particulièrement les premières générations, a été source de confusion. Il est important de distinguer les différents boîtiers. Le boîtier situé au-dessus de la batterie gère l'injection (type Jetronic) et n'a rien à voir avec le système ABS. Ce dernier est généralement géré par un boîtier situé dans le dosseret de selle.
Les problèmes peuvent provenir des interrupteurs de commande de l'ABS, qui peuvent être endommagés, ou des fils coupés. Pour remettre en route un tel système, il est souvent nécessaire de disposer du schéma électrique spécifique à l'ABS.
Il est à noter que sur certaines générations de K100, l'ABS était une option, et son faisceau pouvait être indépendant du faisceau principal.
Remplacement complet du faisceau électrique

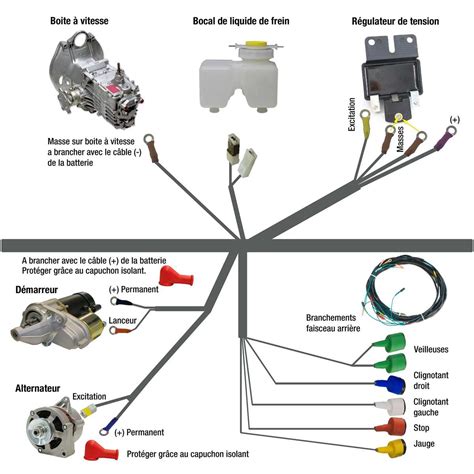

Le remplacement intégral du faisceau électrique, décrit comme une "arborescence / grappe de câbles et prises qui irrigue toute la machine", est une opération qui demande de la méthode et de la patience, mais qui est réalisable par les propriétaires.
Difficulté et procédures
Bien que qualifié de "travail" par certains, le remplacement complet du faisceau n'est pas considéré comme excessivement complexe, mais il implique un démontage conséquent : garnitures de carénage, réservoir, caches latéraux, et le retrait des colliers de fixation du faisceau existant.
Conseils avant de se lancer :
- Prendre des photos : Il est fortement conseillé de prendre de nombreuses photos avant le démontage de l'ancien faisceau. Cela permet de visualiser le passage des câbles et de faciliter la réinstallation du nouveau.
- Inspection du nouveau faisceau : Avant l'installation, il est crucial d'inspecter minutieusement le nouveau faisceau, en particulier les zones où le revêtement semble usé, pour éviter de mauvaises surprises.
- Identification des connecteurs : Bien que la plupart des connecteurs soient uniques, il peut être utile d'étiqueter les connexions, notamment celles des contacteurs d'embrayage et de frein avant, pour plus de sécurité.
- Temps nécessaire : Il est recommandé de prévoir de réaliser l'opération sur une journée pour pouvoir démonter et remonter sans délai, afin de ne pas perdre le fil des étapes.
Certains utilisateurs suggèrent de démonter le cadre pour faciliter le passage du nouveau faisceau, mais d'autres estiment que ce n'est pas indispensable, bien que l'espace soit parfois très restreint, notamment près de la boîte à relais.
Rénovation du revêtement des fils
Pour le revêtement protecteur des fils, une bande toilée (type Chatterton) noire, de 5 cm de large, est une solution similaire à l'origine. À défaut, un adhésif noir souple, disponible chez les fournisseurs d'électricité générale, peut être utilisé.
Compatibilité des faisceaux électriques et variations selon les modèles
La compatibilité des faisceaux électriques entre les différentes versions de K100 est un point important à considérer, car BMW a apporté des modifications au fil des années.
Différences entre les générations de K100
- Version ABS / Non-ABS : Il existe des faisceaux spécifiques pour les modèles équipés de l'ABS et ceux qui n'en sont pas pourvus.
- Prise de pompe à essence : Les premières versions de K100 peuvent avoir une prise de pompe à essence différente en raison de l'emplacement sur le réservoir.
- Connexion au niveau de la rampe : Les premiers modèles possédaient une connexion supplémentaire au niveau de la rampe d'injection, fixée à une sonde qui a été supprimée par la suite.
- Connecteurs : Les prises de compteur peuvent varier (cosse ronde ou plate). Les K100 "Basic" et les K75 (S, C) ont généralement des cosses plates, tandis que les modèles plus anciens ou certains RT/RS peuvent avoir des cosses rondes.
En général, pour un K100 "Basic" de 1983, il est possible de monter un faisceau de K100 "Basic" de n'importe quelle année, ou un faisceau de K100 RS/RT jusqu'à avril 1985. Au-delà de cette date, ou pour les modèles K100RS/1 (16 soupapes), des adaptations de connectique peuvent être nécessaires.
Si l'on souhaite monter un faisceau d'une année plus récente (ex: 1993) sur un modèle de 1984, il faut généralement adapter la fiche du réservoir et celle du compteur. Il est essentiel de vérifier la compatibilité des connecteurs du compteur, car certains modèles ont pu être "mixés" avec des configurations différentes.
Solutions modernes pour la gestion électrique : le Mo.Unit de Motogadget

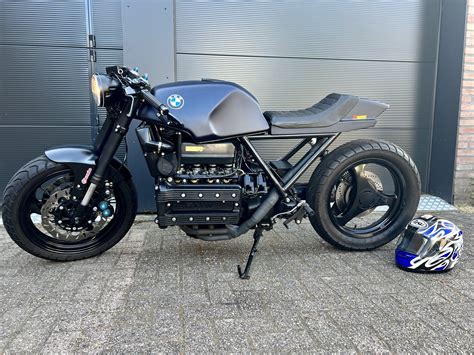

Pour les projets de personnalisation, notamment les préparations Café Racer, Tracker, Scrambler, Bobber ou Chopper, la simplification du faisceau électrique est souvent un objectif esthétique et fonctionnel. Dans ce contexte, le boîtier électronique Mo.Unit de Motogadget offre une solution innovante.
Fonctionnement et avantages du Mo.Unit
Le Mo.Unit (Basic ou Blue) est un boîtier compact (moins de 10 cm de long) qui centralise et simplifie la gestion de tout le système électrique de la moto. Il se compose d'une alimentation 12V et d'une masse, tandis que les autres fils sont des fils de commande pour les différents équipements (phares, clignotants, démarreur, etc.).
- Simplification : Réduit considérablement la complexité et la longueur du faisceau.
- Fiabilité : Chaque circuit est piloté indépendamment et dispose de son propre fusible.
- Gain de place : Sa petite taille permet une installation discrète, généralement sous la selle.
- Résistance : Fabriqué en plastique de haute performance, il résiste à la chaleur, l'humidité, le froid et les vibrations.
- Mo.Unit Blue : Offre une connexion Bluetooth avec l'application Mo.Ride pour superviser l'installation et le système d'alarme via smartphone.
Pour une intégration encore plus aisée, Motogadget propose des kits faisceaux électriques spécifiques pour le Mo.Unit.
Le Mo.Button
Le Mo.Button est un accessoire qui se monte discrètement dans le guidon et permet de commander tous les équipements (phares, clignotants, klaxon, démarreur) via une technologie de bus, transmettant les signaux au Mo.Unit par un unique câble. Cela contribue à un schéma électrique moto encore plus épuré.
Humeur électrique !! Faisceau saboté. Installation Motogadget M-Unit. Une sinécure ? BMW Cafe Racer.
Exemple de préparation "Brat" sur BMW K100
Un propriétaire de K100 de 1989 a partagé son projet de transformation en style "Brat", illustrant les modifications courantes sur le faisceau électrique et d'autres aspects de la moto :
Modifications effectuées :
- Suppression de l'ABS
- Ponçage et peinture du cadre et des accessoires
- Modification de la boucle arrière et du garde-boue avant
- Réfection des freins
- Peinture des roues
- Changement du guidon et des poignées
- Changement de l'échappement
- Fabrication d'une selle biplace style brat
- Peinture du réservoir
- Suppression de l'ancien compteur
- Modification du faisceau électrique
- Changement des feux avant, arrière, clignotants, et support de plaque
- Réfection des commodos
- Nettoyage et peinture du moteur
- Changement des joints (boîte de vitesses, embrayage, pont, etc.)
Ce type de projet met en évidence l'importance d'une bonne gestion du faisceau électrique pour intégrer de nouveaux accessoires et obtenir une esthétique personnalisée.
