Fonctionnement et branchement d'une centrale clignotante 3 broches

La centrale clignotante, également appelée relais de clignotant, est un composant essentiel du système de signalisation d'un véhicule. Son rôle est de provoquer l'intermittence des feux de direction, communément appelés clignotants. Bien que de nombreux véhicules modernes utilisent des systèmes électroniques intégrés, la centrale clignotante à trois broches reste une solution courante, notamment sur les motos et les véhicules plus anciens.

Comprendre son fonctionnement et son branchement est crucial pour assurer la sécurité et un bon entretien du véhicule. Ce composant, bien que simple en apparence, nécessite une attention particulière lors de son installation pour éviter tout dysfonctionnement.

Principe de fonctionnement de la centrale clignotante

La centrale clignotante transforme le courant continu fourni par le véhicule en impulsions électriques qui activent les feux de clignotants. Elle orchestre le clignotement en distribuant le courant de manière intermittente. Le rythme de clignotement peut varier en fonction de la technologie de la centrale (mécanique, électronique, compatible LED) et de la charge qu'elle doit supporter.

Le fonctionnement de base repose sur un circuit qui s'ouvre et se ferme, créant ainsi l'effet de clignotement. Lorsque le commodo de clignotant est actionné, la centrale reçoit un signal et commence à envoyer des impulsions aux ampoules de clignotants correspondantes (gauche ou droite).

Il est important de noter que la technologie des ampoules utilisées (classiques ou LED) peut influencer le comportement de la centrale. Les ampoules LED, consommant moins d'énergie, peuvent parfois entraîner un clignotement trop rapide si la centrale n'est pas spécifiquement conçue pour les supporter. Dans ce cas, l'ajout de résistances adaptées peut être nécessaire.

Identification des broches d'une centrale clignotante 3 broches

L'identification précise des broches est fondamentale pour un branchement correct et sécurisé. Chaque fabricant peut utiliser des appellations spécifiques pour ses bornes, mais les fonctions restent généralement similaires. Les trois broches principales d'une centrale clignotante sont généralement les suivantes :

• Borne d'alimentation (+ / 49) : C'est ici que le courant continu du véhicule est connecté. Elle est souvent appelée "49" ou "+" par les fabricants.
• Borne de sortie vers le commodo (L / 49a) : Cette borne envoie les impulsions intermittentes vers le commodo de clignotant, qui distribue ensuite le signal aux ampoules de gauche ou de droite. Elle est fréquemment désignée par "L" ou "49a".
• Borne de masse (-) : Cette broche doit être connectée à la masse du véhicule pour compléter le circuit. Elle est généralement marquée "31".

Il est essentiel de consulter la documentation spécifique de la centrale clignotante utilisée, car des variations peuvent exister. Une confusion entre les broches est la cause principale des dysfonctionnements observés, pouvant mener à des courts-circuits.

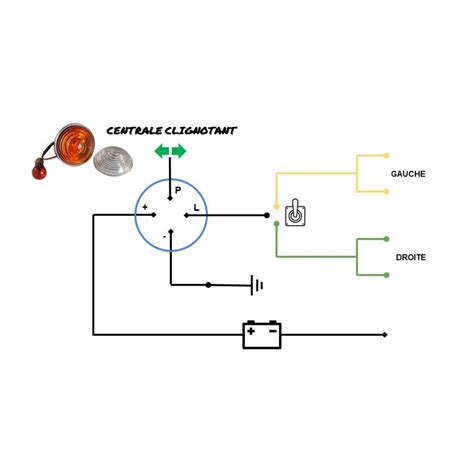

Branchement d'une centrale clignotante 3 broches

Le branchement d'une centrale clignotante 3 broches doit être effectué avec méthode et précision.

1. Déconnexion de la batterie : Avant toute intervention, il est impératif de déconnecter la batterie du véhicule pour éviter tout risque d'arc électrique ou de court-circuit.
2. Identification des fils : Repérez avec soin les fils du faisceau du véhicule correspondant aux fonctions d'alimentation, de sortie vers le commodo et de masse.
3. Connexion de l'alimentation : Connectez le fil d'alimentation (+) du véhicule à la borne correspondante de la centrale (souvent marquée "49" ou "+").
4. Connexion de la masse : Reliez le fil de masse (-) du véhicule à la borne de masse de la centrale (souvent marquée "31").
5. Connexion de la sortie : Branchez le fil de sortie vers le commodo à la borne appropriée de la centrale (souvent marquée "L" ou "49a").
6. Vérification : Assurez-vous que toutes les connexions sont bien serrées et isolées.
7. Remise sous tension et test : Reconnectez la batterie et testez le fonctionnement des clignotants en actionnant le commodo. Vérifiez la fréquence du clignotement et le bon fonctionnement des feux.

Il est recommandé de préparer l'outillage adapté et d'organiser un espace de travail propre avant de commencer l'opération. Si un schéma électrique est disponible, il doit être consulté systématiquement.

Gestion du voyant de tableau de bord avec une centrale 3 broches

L'un des défis lors de l'utilisation d'une centrale clignotante à 3 broches, notamment sur des véhicules initialement équipés d'une centrale 4 broches (avec une broche dédiée au voyant), est la gestion de ce dernier. Le problème rencontré est que si le voyant est directement connecté à la sortie signal de la centrale, il peut continuer à clignoter même lorsque les clignotants sont désactivés, car il est alimenté en permanence.

Plusieurs solutions peuvent être envisagées pour pallier ce problème :

• Utilisation d'une centrale 4 broches : La solution la plus simple est de se procurer et d'installer une centrale clignotante à 4 broches, identique à celle d'origine si possible.
• Utilisation de diodes : L'ajout d'une ou deux diodes dans le circuit peut permettre de réguler le flux de courant et d'éviter que le voyant ne reste allumé. Une diode permet le passage du jus d'un côté mais pas de l'autre, ce qui peut résoudre le problème de clignotement intempestif du voyant. Il faut veiller à bien identifier la polarité des diodes et leur positionnement.
• Branchement spécifique du voyant : Une alternative consiste à brancher le voyant entre la masse commune des clignotants et le fil de sortie du commodo, ou entre la masse et le moins batterie. L'idée est de ne pas connecter le voyant directement à la masse ou à la centrale.

Il est important de comprendre que le voyant sur un véhicule à 3 broches peut nécessiter une adaptation, car la centrale elle-même ne gère pas nativement la signalisation du voyant au tableau de bord de la même manière qu'une centrale 4 broches.

Diagnostic et remplacement d'une centrale clignotante défaillante

Plusieurs signes peuvent indiquer qu'une centrale clignotante est défaillante :

• Le clignotement est trop rapide, trop lent ou irrégulier.
• Les clignotants ne fonctionnent plus du tout.
• Les témoins du tableau de bord restent éteints ou fonctionnent par intermittence.
• Le bruit caractéristique de "clic" de la centrale est absent.

Ces symptômes peuvent être liés au vieillissement des composants, à la chaleur, à l'humidité, ou à une mauvaise connexion. Le diagnostic peut être réalisé à l'aide d'un multimètre en mesurant la tension à chaque broche. Un écart de tension peut indiquer l'origine du défaut.

En cas de défaillance avérée, le remplacement de la centrale est nécessaire. Il est recommandé de choisir une centrale de qualité, issue d'un fabricant réputé, et de s'assurer de sa compatibilité avec le véhicule et le type d'ampoules utilisées (classiques ou LED). Pour les installations futures avec des ampoules LED, privilégier une centrale compatible LED est une démarche judicieuse.

Après le remplacement, des tests dynamiques sont indispensables pour confirmer le bon fonctionnement de la centrale, à la fois à l'arrêt et moteur en marche.
