Ce blog offre un aperçu détaillé du fonctionnement des embrayages, des composants essentiels pour toute Vespa et Lambretta. Si des questions subsistent, notre service client est à votre disposition par téléphone, ou vous pouvez demander conseil directement dans notre magasin de Landsberg, où nos spécialistes vous aideront à résoudre vos problèmes d'embrayage.
Le Rôle de l'Embrayage sur Vespa
Sur les modèles Vespa, la force motrice du vilebrequin est transmise à la boîte de vitesses via un système d'embrayage fonctionnant dans un bain d'huile. L'embrayage remplit plusieurs fonctions cruciales. Premièrement, il assure une séparation fluide entre le moteur en rotation (le vilebrequin) et la transmission. Lorsque le levier d'embrayage est actionné, aucun couple n'est transmis à la roue arrière, ce qui permet un changement de vitesse sans à-coups.
Deuxièmement, l'embrayage permet de réguler la transmission du couple lors du démarrage. Le conducteur module l'engagement de l'embrayage en dosant la course du levier, contrôlant ainsi la force effectivement transmise à la roue arrière. Physiquement, la différence de vitesse entre les disques de friction, multipliée par le couple, génère un travail qui se transforme en chaleur par friction. Cette chaleur est initialement absorbée par l'embrayage avant d'être dissipée dans l'environnement, notamment dans l'huile de transmission.
Fonctionnement Détaillé de l'Embrayage
Au cœur du système se trouve le paquet de friction, composé de disques alternant des denture internes et externes. Les disques en acier à denture intérieure s'engrènent dans le moyeu de l'embrayage (aussi appelé panier intérieur ou roue dentée d'embrayage), tandis que les disques à denture extérieure, dotés de garnitures, s'insèrent dans le panier extérieur. Sur les Vespas "Wideframe", les disques de garniture présentent également une denture intérieure.
L'ensemble de ces disques est maintenu sous pression par un ou plusieurs ressorts d'embrayage, formant ainsi un bloc compact. Une pression accrue des ressorts se traduit par une friction plus importante et, par conséquent, une capacité de transmission de couple plus élevée. L'objectif est que la pression maximale des ressorts permette à l'embrayage de transmettre un couple supérieur à celui que le moteur peut fournir, afin d'éviter tout patinage intempestif. Lorsque le levier d'embrayage est actionné, la pression des ressorts sur le paquet de friction est relâchée, permettant aux disques de tourner indépendamment les uns des autres et de ne plus transmettre de force à la boîte de vitesses.
Garnitures d'Embrayage : Durabilité et Performances
La longévité d'un embrayage dépend de deux facteurs principaux : la puissance du moteur et l'utilisation qui en est faite. Un embrayage sur un scooter d'origine, s'il n'est pas soumis à des contraintes excessives et si l'huile de transmission est changée régulièrement, peut durer très longtemps. Cependant, les démarrages sportifs, l'utilisation d'une huile ancienne, inadaptée ou en quantité insuffisante, ainsi que les moteurs fortement préparés, peuvent rapidement pousser un embrayage standard à ses limites. Les signes révélateurs incluent une surchauffe des disques de friction, souvent marquée par une coloration noire des garnitures en liège.
L'amélioration des performances de l'embrayage est directement liée à la puissance et au régime du moteur, ainsi qu'à l'usage prévu. La plupart des moteurs légèrement préparés peuvent continuer à fonctionner avec un embrayage standard, à condition d'utiliser des composants individuels de haute qualité. Une autre option d'amélioration consiste à opter pour un kit comprenant un plus grand nombre de disques de friction.
L'Impact du Nombre de Disques
Chaque couple de friction peut transmettre une force équivalente. Ainsi, un embrayage doté de six disques peut potentiellement transmettre deux fois plus de couple qu'un embrayage à trois disques, pourvu que le diamètre, le matériau des garnitures et la force des ressorts restent identiques.
Pour intégrer davantage de disques dans les embrayages d'origine, l'augmentation de la surface de friction et de la capacité de charge se fait souvent au détriment de l'épaisseur des garnitures. Des flasques en acier plus fines peuvent alors endommager les parois du panier d'embrayage, entraînant une mauvaise progressivité de l'embrayage car les disques ne peuvent plus coulisser librement dans le panier. Une autre conséquence d'une tentative d'insertion de disques supplémentaires dans un espace limité est une distance de désengagement insuffisante, empêchant l'embrayage de se séparer complètement lors de l'actionnement du levier.
Les Avancées Technologiques : Garnitures Carbone et Résine

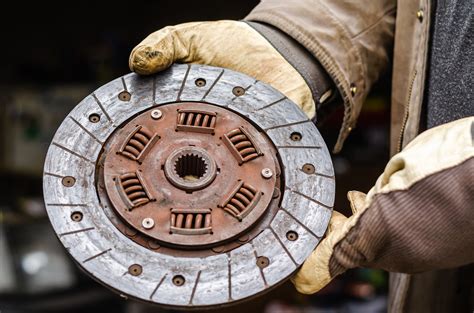

En alternative aux garnitures traditionnelles en liège, il existe désormais des disques de friction pour Vespa dont les garnitures sont composées de carbone et de résine. Conçues pour supporter des températures plus élevées que les garnitures standard en liège, ces nouvelles plaquettes sont mieux adaptées aux sollicitations intenses, comme en compétition. Ces plaquettes modernes possèdent également des niveaux d'adhérence spécifiques et peuvent nécessiter l'utilisation de ressorts plus rigides ainsi qu'une huile de transmission spéciale pour un fonctionnement optimal.
Ressorts d'Embrayage : Ajustement et Confort
Si un embrayage sur un moteur préparé manifeste des signes de patinage, la première étape consiste à installer des ressorts plus durs. Cette modification est souvent très efficace. Cependant, sur les modèles d'embrayage plus anciens, l'actionnement du levier d'embrayage peut devenir plus laborieux.
Les embrayages modernes de PIAGGIO, tels que l'embrayage "Cosa" (LF) et celui de la PK XL2 (SF), se distinguent par leur souplesse grâce à un rapport de levier modifié, rendant l'embrayage facile à actionner même avec des ressorts plus rigides. Pour les embrayages "Smallframe", on distingue la version à ressort central de la version plus moderne à plusieurs ressorts de la PK XL2. Un plus grand nombre de ressorts répartit la force de manière plus uniforme sur la surface de la garniture, assurant une meilleure transmission de la force et un embrayage plus doux.
La dureté d'un ressort d'embrayage est influencée par plusieurs paramètres : l'épaisseur du fil, le nombre de spires, le matériau utilisé et la longueur totale du ressort.
Le Panier d'Embrayage : Résistance aux Contraintes

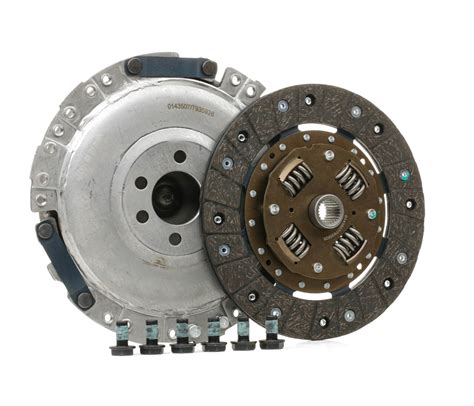

Le panier d'embrayage est soumis à des contraintes extrêmes, particulièrement avec les moteurs préparés, où il peut s'écarter ou se déformer sous l'effet des vitesses élevées. Le marché propose aujourd'hui diverses solutions pour pallier ce problème. Les paniers dotés d'un anneau de renfort empêchent efficacement l'ouverture du panier.
Les paniers renforcés ou nitrurés offrent une résistance accrue. Les modèles haut de gamme sont usinés avec une grande précision, présentent un poids réduit et intègrent des pièces forgées avec des rivets renforcés, permettant d'accueillir jusqu'à 16 ressorts.
L'Huile de Transmission : Quel Choix ?
Pour les garnitures en liège standard, il est recommandé de suivre les préconisations de PIAGGIO et d'utiliser une quantité appropriée d'huile SAE30. Il est impératif de mesurer la quantité d'huile nécessaire au préalable et de ne pas se fier uniquement au bouchon de remplissage, surtout si l'angle du moteur a été modifié ou si le scooter n'est pas parfaitement à plat.
Dans le milieu de la compétition, de nombreux pilotes utilisant des plaquettes carbone/frittées optent pour une huile de transmission SAE80. Il est important de noter que les huiles moteur et les huiles de transmission ont des classifications différentes. Ces mêmes pilotes ajoutent souvent 25 à 50% d'huile en plus, le niveau maximum étant déterminé par la vis de purge sur le couvercle d'embrayage, par laquelle l'excès d'huile s'échappe en roulant. Les manuels d'utilisation des Vespa PX récentes (modèles '98/2011) autorisent l'huile SAE80, principalement parce que l'huile SAE30 classique est moins courante. Cependant, afin d'éviter les problèmes d'embrayage liés aux additifs présents dans les huiles SAE80 modernes, notre recommandation pour une utilisation quotidienne reste l'huile de transmission SAE30.
Ces problématiques deviennent obsolètes si vous optez pour l'un des nombreux embrayages complets disponibles sur le marché des pièces détachées.
Roue Dentée d'Embrayage et Transmission Primaire
Que ce soit sur une Vespa ou une Lambretta, l'embrayage est intrinsèquement lié au rapport de transmission primaire. Le choix de l'embrayage adéquat est donc indissociable de celui du rapport de transmission primaire. Les exigences varient considérablement en fonction de la puissance du moteur et de l'utilisation prévue, et il est essentiel que l'ensemble soit compatible avec la boîte de vitesses utilisée.
Heureusement, il est aujourd'hui possible de sélectionner quasiment n'importe quel rapport de transmission primaire. Une autre décision importante, particulièrement dans le domaine des Vespa, concerne la forme de la denture : l'engrenage droit et l'engrenage oblique présentent des caractéristiques distinctes. Les engrenages obliques fonctionnent silencieusement et présentent une faible usure. Les engrenages droits, quant à eux, peuvent transmettre des forces plus importantes et subissent moins de pertes. C'est pourquoi les rapports primaires à denture droite sont idéaux pour une utilisation sportive, tandis que ceux à denture oblique conviennent parfaitement à un usage quotidien sur route.
Quelle est la différence entre chaîne et courroie ? - C'est pas sorcier
Autres Mises à Jour : Embrayages High-Tech
Pour les modèles "Smallframe", le développement a encore progressé, offrant des embrayages entièrement repensés avec un nombre accru de disques, plus de ressorts et des garnitures issues de motos ou d'autres modèles de scooters.
Comprendre les Caractéristiques des Engrenages
Les paramètres suivants définissent les caractéristiques d'un engrenage :
d : diamètre du cercle primitif
dk : diamètre du cercle de tête
df : diamètre du cercle de pied
hk : hauteur de la tête de la dent
hf : hauteur du pied de la dent
p : distance entre les centres des dents consécutives
Une paire d'engrenages en prise peut présenter une denture droite (parallèle à l'axe) ou oblique (denture hélicoïdale).
La taille de la denture est déterminée par le module. Le module "m" est une mesure essentielle pour les engrenages, définie comme le quotient du diamètre du cercle primitif "d" (en mm) par le nombre de dents "z", ou par le pas "p" divisé par Pi (π) :
m = d / z = p / π
C'est pourquoi il est impossible de monter un pignon d'embrayage de 23 dents dans un primaire de PX125 d'origine : le module n'est pas compatible.
