Le Neiman, également connu sous le nom de contacteur à clé, est un composant essentiel du système électrique d'une moto. Il permet de sécuriser le véhicule et de contrôler l'alimentation électrique des différents circuits, notamment l'allumage et l'éclairage. Cependant, le branchement de ce dispositif peut s'avérer complexe, entraînant de nombreux problèmes pour les propriétaires de deux-roues, en particulier ceux équipés de moteurs Minarelli AM6, comme on peut le constater sur divers forums spécialisés.
De nombreuses pannes liées au Neiman restent non résolues, laissant les utilisateurs dans l'embarras. Cet article vise à rassembler les difficultés courantes rencontrées et à proposer des solutions pour un branchement correct, afin de permettre le démarrage du moteur et le bon fonctionnement des équipements électriques.
Les symptômes courants des problèmes de Neiman
Plusieurs signes indiquent un dysfonctionnement ou un mauvais branchement du Neiman. Parmi les plus fréquents, on retrouve :
- Le moteur ne démarre pas avec le contact, mais démarre lorsque le contact est coupé : C'est une situation paradoxale où le circuit d'allumage semble être alimenté uniquement lorsque le Neiman est en position "arrêt".
- Les phares s'allument au contact, mais la moto ne démarre pas : Cela suggère que le circuit d'éclairage fonctionne, mais que le circuit d'allumage est interrompu ou mal alimenté.
- La moto démarre sans phares lorsque le contact est coupé : Inversement, cela peut indiquer un problème de câblage où le Neiman ne parvient pas à connecter correctement le circuit d'éclairage.
- Impossibilité de couper le moteur avec le Neiman : Le moteur continue de tourner même lorsque la clé est retirée ou mise en position d'arrêt, ce qui peut être dû à un Neiman défectueux ou mal connecté.
- Absence totale de réaction lors de la mise du contact : Aucun voyant ne s'allume, aucun bruit électrique ne se fait entendre, suggérant une coupure générale de l'alimentation.
Comprendre le câblage du Neiman
Le branchement du Neiman dépend du nombre de fils qu'il possède et de la configuration du faisceau électrique de la moto. Les Neimans peuvent avoir 4, 5, 6 fils ou plus, chacun ayant une fonction spécifique :
- Fil d'alimentation (+ après batterie) : Souvent de couleur rouge ou orange, il reçoit le courant de la batterie.
- Fil d'allumage : Permet d'alimenter le système d'allumage (CDI, bobine) pour le démarrage du moteur.
- Fil de masse : Sert de référence électrique.
- Fils pour l'éclairage : Contrôlent l'alimentation des phares, feux arrière et clignotants.
- Fils pour les accessoires : Peuvent alimenter d'autres équipements comme un klaxon ou une bande LED.
Il est crucial d'identifier la fonction de chaque fil du Neiman et de les relier aux fils correspondants du faisceau de la moto. Les couleurs des fils varient selon les constructeurs (Suzuki, Aprilia, Derbi, Peugeot, MBK, HM, Yamaha TZR, etc.), ce qui rend parfois le diagnostic plus ardu.
Cas spécifiques de branchement
Certains propriétaires rencontrent des difficultés particulières lors du remplacement du Neiman d'origine par un modèle adaptable (par exemple, un Neiman TNT) ou lors de la remise en état d'un faisceau électrique endommagé. Parfois, il est nécessaire de refaire entièrement le faisceau, en reliant les feux directement à la batterie via un interrupteur en attendant de pouvoir réparer ou remplacer le Neiman.
Dans le cas d'un Neiman avec un nombre de fils différent de celui d'origine, il peut être nécessaire de comprendre le schéma électrique pour adapter le nouveau contacteur. Par exemple, un Neiman de 4 fils peut devoir être adapté sur un faisceau nécessitant plus de connexions, ou inversement.
Exemples de configurations et solutions
Voici quelques situations rencontrées par les utilisateurs et les pistes de solution :
- Neiman avec fils orange, vert, rouge, noir : Il est nécessaire de déterminer la fonction de chaque fil par rapport au faisceau de la moto. Le fil rouge est souvent l'alimentation principale, le vert la masse, et les autres gèrent l'allumage et l'éclairage.
- Neiman 4 ou 6 fils sur TZR : La différence réside dans le nombre de circuits contrôlés. Un Neiman à 6 fils offre généralement plus de possibilités de branchement pour divers accessoires ou circuits d'éclairage plus complexes.
- Branchement d'un Neiman sur une bobine HT (Ducati, Leonelli, MVT) : Il faut identifier le fil de masse et le fil d'allumage sur la bobine pour les relier correctement au Neiman. Les fils rouges, blancs et verts sont souvent impliqués dans ces connexions.
- Problème avec un fil vert descendant du CDI (Derbi Xtreme 2001) : Ce fil est souvent lié à la coupure moteur. Il doit être correctement relié au Neiman pour permettre l'arrêt du véhicule.
- Installation d'un Neiman plus petit (103 RCX) : Des adaptations physiques peuvent être nécessaires pour fixer le nouveau Neiman sur le guidon ou le tableau de bord.
Comment identifier les bornes du commutateur d’allumage : conseils et astuces simples !
Démarrage sans Neiman et solutions temporaires
Dans certaines situations, il peut être nécessaire de démarrer ou de faire fonctionner la moto sans Neiman fonctionnel, en attendant sa réparation ou son remplacement. Il est possible de démarrer une moto sans Neiman en reliant directement certains fils du faisceau électrique.
Par exemple, pour démarrer une moto sans Neiman et sans batterie (si le système est alimenté par la dynamo), il faut identifier le fil d'allumage qui arrive au Neiman et le relier directement au fil de masse pour couper l'allumage. Pour démarrer, il faut isoler ce fil. L'alimentation de l'éclairage peut être gérée séparément, par exemple en la reliant directement à la batterie avec un interrupteur.
Attention : Le démarrage sans Neiman peut ne pas permettre de couper le moteur. Il est fortement recommandé de consulter un schéma électrique spécifique à votre modèle de moto ou de faire appel à un professionnel pour éviter tout risque de court-circuit ou de dommage au système électrique.
Conseils pour un branchement réussi
Pour éviter les erreurs lors du branchement du Neiman, suivez ces conseils :

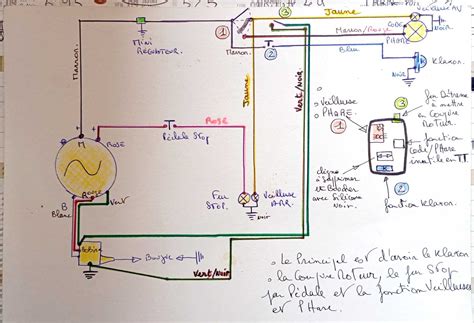

- Procurez-vous le schéma électrique de votre moto : C'est l'outil le plus important pour identifier la fonction de chaque fil et leur destination.

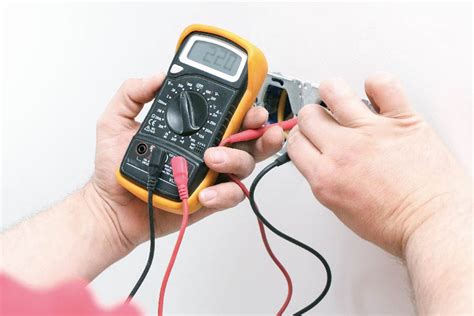

- Utilisez un multimètre : Il permet de tester la continuité des fils, de vérifier la présence de tension et d'identifier la fonction de chaque borne du Neiman.
- Travaillez dans un endroit bien éclairé : Assurez-vous d'avoir une bonne visibilité pour éviter les erreurs.
- Isolez correctement les connexions : Utilisez du ruban isolant de bonne qualité ou des connecteurs thermorétractables pour éviter les courts-circuits.
- Testez chaque circuit : Après le branchement, testez l'allumage, les phares, le feu arrière et toute autre fonction contrôlée par le Neiman.
- En cas de doute, demandez de l'aide : N'hésitez pas à consulter un mécanicien professionnel ou à demander conseil sur des forums spécialisés en fournissant le maximum d'informations sur votre moto et le problème rencontré.
Le branchement correct du Neiman est essentiel pour la sécurité et le bon fonctionnement de votre moto. En comprenant les principes de base et en suivant les conseils appropriés, vous pourrez résoudre la plupart des problèmes liés à ce composant.
