Le montage et le réglage d’un allumage à rotor interne de scooter est une opération pouvant rebuter les mécaniciens débutants. Cependant, avec les bons outils et un brin de dextérité, cette opération est à la portée de tous. Ce guide vous permettra d'installer et de régler facilement un allumage à rotor interne sur votre scooter.
Étapes pour le montage et le réglage d'un allumage à rotor interne
Suivez tous les conseils pour facilement installer et caler votre nouvel allumage, du démontage de l’allumage d’origine au montage du modèle à rotor interne. NB : Pour vous simplifier la tâche, nous vous conseillons la boîte d’outils 46 pièces disponible chez Maxiscoot.
Démontage de l'allumage d'origine
Cette étape implique la préparation pour le montage du nouveau système d'allumage.
Installation de la pige de calage
Voici les différentes étapes à suivre pour remplacer l’allumage d’origine d’un scooter par un modèle à rotor interne.
- Vissage de la pige de calage Easyboost à la place de la bougie.
- Serrage avec une clef à bougie ou une clef plate de 17.
- Desserrage de la tête de la pige de calage de 3 ou 4 tours.
- Alignement du repère 0 de la tête de la pige avec le repère unique sur le corps de la pige.
- Desserrage de la vis violon pour permettre à la tige de coulisser librement.
- Descente du piston à son point mort bas (PMB).
- Serrage de la vis violon pour que la tige coulisse avec effort.
Réglage du calage d'allumage
Au préalable, consultez la notice du fabricant pour connaître la valeur de calage avant le point mort haut.
- Serrage de la vis violon.
- Descente de la pige en fonction du calage préconisé. Exemple : 3,2 pour l’allumage utilisé pour ce tutoriel, soit 3 tours et 2 repères.
- Remontage du piston en tournant le variateur (sens inverse des aiguilles d’une montre) jusqu’à ce qu’il arrive en butée contre la tige.
Positionnement du stator
- Desserrage des vis maintenant le stator sur la platine.
- Alignement des repères du stator et du rotor.
Voilà maintenant le montage et le calage d’un allumage à rotor interne de votre scooter n’a plus de secret pour vous. Il ne vous reste plus qu’à mettre tous ces conseils en pratique !
Présentation de scooters FYM Strike personnalisés
Vous trouverez ci-dessous des informations sur plusieurs scooters FYM Strike personnalisés, incluant leurs configurations moteur, pièces esthétiques, partie-cycle, photos et vidéos.

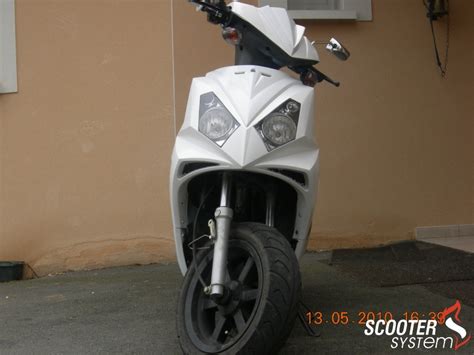

FYM Strike Strike Racing White (Bath)
Voici la fiche de présentation du Strike Racing White, scooter 50 FYM appartenant à Bath. Les informations portent sur ce scooter 50cc Tuning : configuration moteur, pièces esthétiques et de la partie-cycle, photos ou encore vidéo...
- Date de publication : 16/08/2010 à 10h45
- Propriétaire : Bath (Team Team-monstars69)
- Couleur : Blanc
- Vitesse indiquée : 78 km/h
- Prix estimé : 150 €
Configuration moteur du FYM Strike Strike Racing White
Voici l'ensemble des pièces moteur présentes sur le FYM Strike Strike Racing White. Pour obtenir des informations sur une pièce, vous pouvez cliquer sur sa photo.
Toutes les pièces pour FYM Strike
Configuration esthétique du FYM Strike Strike Racing White
Voici l'ensemble des pièces Tuning et de châssis présentes sur le FYM Strike Strike Racing White. Pour obtenir des informations sur une pièce, vous pouvez cliquer sur sa photo.
Note légale : Ce FYM Strike n'est peut-être pas homologué pour circuler sur la voie publique. Nous ne pouvons pas garantir que Bath respecte la législation. L'utilisation de scooters 50 débridés ou gonflés est interdite sur route ouverte.

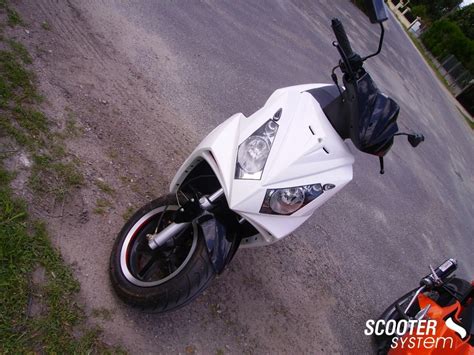

FYM Strike FS Machine (Alex60i)
Voici la fiche de présentation du Strike FS Machine, scooter 50 FYM appartenant à Alex60i. Vous trouverez ci-dessous toutes les informations sur ce scooter 50cc Tuning : configuration moteur, pièces esthétiques et de la partie-cycle, photos ou encore vidéo...
- Date de publication : 21/07/2008 à 20h17
- Propriétaire : Alex60i (Team 50 furious team)
- Couleur : Blanche
- Note : 4.2/5
- Nombre de réactions : 23
Configuration moteur du FYM Strike FS Machine
Voici l'ensemble des pièces moteur présentes sur le FYM Strike FS Machine. Pour obtenir des informations sur une pièce, vous pouvez cliquer sur sa photo.
Toutes les pièces pour FYM Strike
Configuration esthétique du FYM Strike FS Machine
Voici l'ensemble des pièces Tuning et de châssis présentes sur le FYM Strike FS Machine. Pour obtenir des informations sur une pièce, vous pouvez cliquer sur sa photo.
Note légale : Ce FYM Strike n'est peut-être pas homologué pour circuler sur la voie publique. Nous ne pouvons pas garantir que Alex60i respecte la législation. L'utilisation de scooters 50 débridés ou gonflés est interdite sur route ouverte.

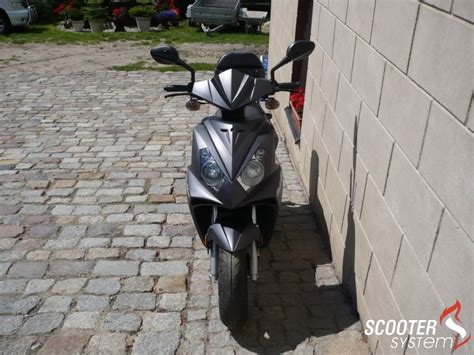

FYM Strike New Custom (Beacsocc)
Voici la fiche de présentation du Strike New Custom, scooter 50 FYM appartenant à Beacsocc. Vous trouverez ci-dessous toutes les informations sur ce scooter 50cc Tuning : configuration moteur, pièces esthétiques et de la partie-cycle, photos ou encore vidéo...
- Date de publication : 16/07/2009 à 17h41
- Propriétaire : Beacsocc
- Description : Fym strike refait en carénage de Sachs Speedforce
- Couleur : Rouge
- Vitesse indiquée : 55 km/h
- Prix estimé : 600 €
Configuration moteur du FYM Strike New Custom
Voici l'ensemble des pièces moteur présentes sur le FYM Strike New Custom. Pour obtenir des informations sur une pièce, vous pouvez cliquer sur sa photo.
Toutes les pièces pour FYM Strike
Configuration esthétique du FYM Strike New Custom
Voici l'ensemble des pièces Tuning et de châssis présentes sur le FYM Strike New Custom. Pour obtenir des informations sur une pièce, vous pouvez cliquer sur sa photo.
Note légale : Ce FYM Strike n'est peut-être pas homologué pour circuler sur la voie publique. Nous ne pouvons pas garantir que Beacsocc respecte la législation. L'utilisation de scooters 50 débridés ou gonflés est interdite sur route ouverte.

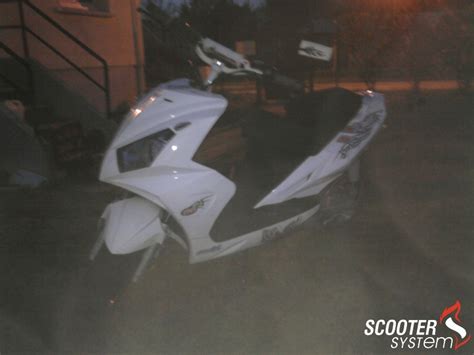

FYM Strike Furious (Jonathan80)
Voici la fiche de présentation du Strike Furious, scooter 50 FYM appartenant à Jonathan80. Vous trouverez ci-dessous toutes les informations sur ce scooter 50cc Tuning : configuration moteur, pièces esthétiques et de la partie-cycle, photos ou encore vidéo...
- Date de publication : 21/11/2009 à 18h22
- Propriétaire : Jonathan80
- Couleur : Blanche brillante
- Vitesse indiquée : 95 km/h
Configuration moteur du FYM Strike Furious
Voici l'ensemble des pièces moteur présentes sur le FYM Strike Furious. Pour obtenir des informations sur une pièce, vous pouvez cliquer sur sa photo.
Toutes les pièces pour FYM Strike
Configuration esthétique du FYM Strike Furious
Voici l'ensemble des pièces Tuning et de châssis présentes sur le FYM Strike Furious. Pour obtenir des informations sur une pièce, vous pouvez cliquer sur sa photo.
Note légale : Ce FYM Strike n'est peut-être pas homologué pour circuler sur la voie publique. Nous ne pouvons pas garantir que Jonathan80 respecte la législation. L'utilisation de scooters 50 débridés ou gonflés est interdite sur route ouverte.
